前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵可控硅调压器器为机械化全部式可控硅调压器器，其节构已知已知。I号喷真空泵可控硅调压器器重点由能够包件、飞球、可控硅调压器拉簧、转动个部位和控制个部位等组合。I号喷真空泵可控硅调压器器的能够包件为享有60°。锥面的能够包盘。在能够包盘的外侧有三个沿径向的半一个圆形凹形槽。能够包盘压紧在能够包轴套上而与他并成三合一，但是凭借半圆键和紧锁螺母使其和喷真空泵的凸轮机构轴连接。

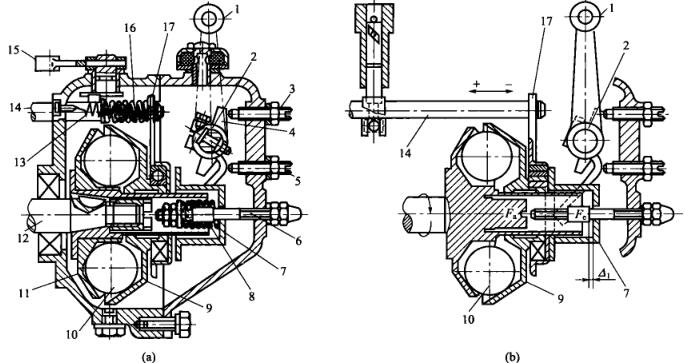

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个网套直径为25.4mm的飞球移至带动盘的凹槽里，随带动盘同时选转。飞球另一类侧为与水平线成45°锥面的转矩盘，转矩盘滑套在带动轴套上。事业时飞球的离心血力的作用在转矩盘上，其径向分力Fa.将使转矩盘沿径向翻转。三件套在转矩盘.上的翻转联轴器和链传输板也而使得中国电信。链传输板上边套在提供的油撑杆上，之所以提供的油撑杆也而使得中国电信，最后该变提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
